30 Pin 감시자를 위한 M3.0 지구 반지를 가진 FI-X30/DF13 LVDS 케이블 어셈블리

30 Pin 감시자를 위한 M3.0 지구 반지를 가진 FI-X30/DF13 LVDS 케이블 어셈블리

주문 lvds 케이블

LVDS 연장 케이블

원래 장소:

중국

브랜드 이름:

RY

인증:

CE,ROHS

모델 번호:

RY-86543275

연락주세요

인용문을 요구하세요
제품 상세정보
유명 상표::
RY
핀:
30Pin
애플 리케이션 ::
전자
1개의 연결관::
FI-X30
2 연결관::
DF13
유숙::
히로세
길이::
맞춤형
견본::
유효한
지불과 운송 용어
최소 주문 수량
20
가격
USD0.88~8.88
배달 시간
지불 후에 3 일에서 발송하는
지불 조건
L/C, T/T, Paypal, 서부 동맹, MoneyGram
공급 능력
10000PCS
제품 설명

20pin DF13 lvds에 30pin FI-X30는 감시자를 위한 M3.0 지구 반지로 케이블을 답니다


-------lvds 케이블은 무엇입니까?

낮 전압 차별 신호, 또는 LVDS, 일컬어 TIA/EIA-644는, 미분의 전기 특성을 지정하는 기술 표준입니다,
직렬 통신 의정서. LVDS는 저출력에 작동하고 싼 연선 구리 케이블을 사용하여 매우 높은 속도로 달릴 수 있습니다.

LVDS는 물리적 층 명세만이기 때문에, 많은 자료 통신 기준 및 신청 사용 1994년에 it.LVDS의 위에 개방형 시스템 상호 연결 모델에서 정의된대로 그러나 다른 한편으로는 자료 연결 계층을 소개되고, 되었습니다 LCD 텔레비젼 자동 인포테인먼트 체계와 같은 제품에서 대중적 추가합니다,

산업 사진기 및 기계 시각, 노트북과 정제 컴퓨터 및 통신망.

전형적인 신청은 고속 영상, 도표, 비데오 카메라 데이타 전송 및 범용 컴퓨터 버스입니다. 초기에, 노트북 및 LCD는 통용되는 납품업자를 표시합니다
그들의 신청 및 기간 LVDS를 나타날 것이 잘못하여 안으로 편평한 패널 디스플레이 연결에 동의어에 될 경우의 FPD 연결 대신에 기간 LVDS
단말 표시 기술설계 어휘.

전기 특성

30pin 연결관 핀 순서 (LCD LVDS 공용영역에 연결관):

PIN # 신호 이름 묘사
1 RxOIN0- 부정적인 LVDS 차별 자료 입력 (괴상한 자료)
2 RxOIN0+ 긍정적인 LVDS 차별 자료 입력 (괴상한 자료)
3 RxOIN1- 부정적인 LVDS 차별 자료 입력 (괴상한 자료)
4 RxOIN1+ 긍정적인 LVDS 차별 자료 입력 (괴상한 자료)
5 RxOIN2- 부정적인 LVDS 차별 자료 입력 (괴상한 자료, H Sync, V Sync, DSPTMG)
6 RxOIN2+ 긍정적인 LVDS 차별 자료 입력 (괴상한 자료, H Sync, V Sync, DSPTMG)
7 GND 배경
8 RxOCLKIN- 부정적인 LVDS 차별 클럭 입력 (괴상한 시계)
9 RxOCLKIN+ 긍정적인 LVDS 차별 클럭 입력 (괴상한 시계)
10 RxOIN3- 부정적인 LVDS 차별 자료 입력 (괴상한 자료)
11 RxOIN3+ 긍정적인 LVDS 차별 자료 입력 (괴상한 자료)
12 RxEIN0- 부정적인 LVDS 차별 자료 입력 (자료 조차)
13 RxEIN0+ 긍정적인 LVDS 차별 자료 입력 (자료 조차)
14 GND 배경
15 RxEIN1- 부정적인 LVDS 차별 자료 입력 (자료 조차)
16 RxEIN1+ 긍정적인 LVDS 차별 자료 입력 (자료 조차)
17 GND 배경
18 RxEIN2- 부정적인 LVDS 차별 자료 입력 (자료 조차)
19 RxEIN2+ 긍정적인 LVDS 차별 자료 입력 (자료 조차)
20 RxECLKIN- 부정적인 LVDS 차별 클럭 입력 (시계 조차)
21 RxECLKIN+ 긍정적인 LVDS 차별 클럭 입력 (시계 조차)
22 RxEIN3- 부정적인 LVDS 차별 자료 입력 (자료 조차)
23 RxEIN3+ 긍정적인 LVDS 차별 자료 입력 (자료 조차)
24 GND 배경
25 GND 배경
26 NC 연결 없음
27 GND 배경
28 VCC 전력 공급
29 VCC 전력 공급
30 VCC 전력 공급


제품 세부사항:

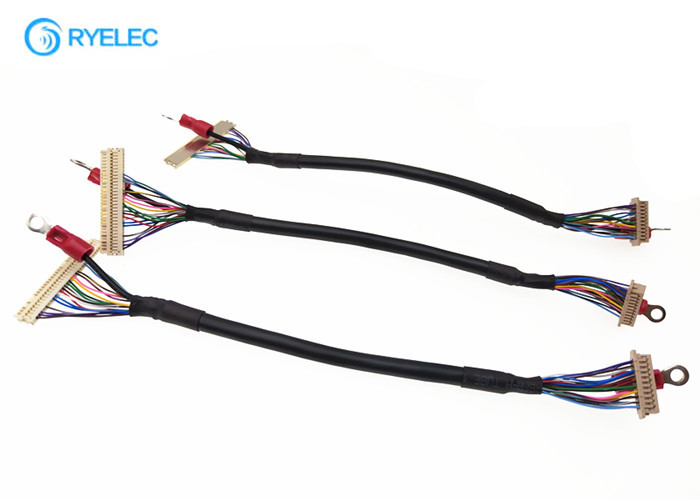

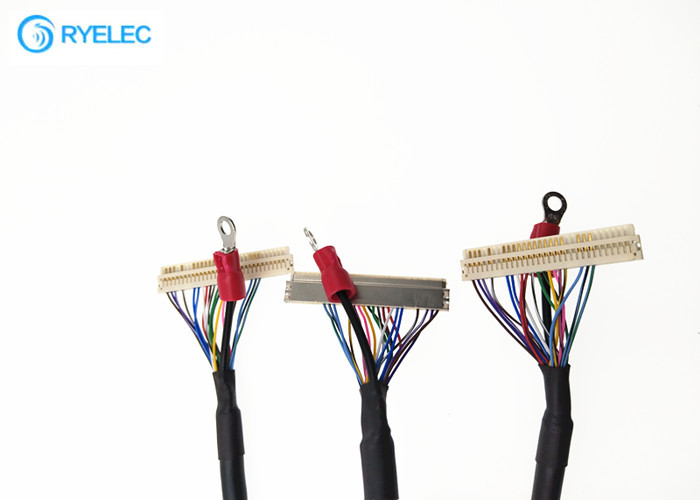

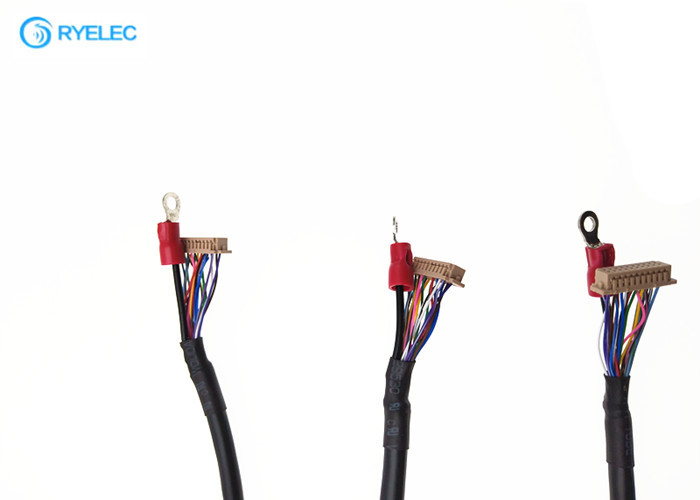

30 Pin 감시자를 위한 M3.0 지구 반지를 가진 FI-X30/DF13 LVDS 케이블 어셈블리 030 Pin 감시자를 위한 M3.0 지구 반지를 가진 FI-X30/DF13 LVDS 케이블 어셈블리 1

우리의 회사:
1. RY 전자공학은 크거나 작은 양에 있는 당신의 필요에 따라서 주문 케이블 어셈블리 및 안테나를 디자인하고 제조하는 10 년의 경험 이상 가지고 있습니다.

2. 우리의 제조 시설은 주문 케이블 어셈블리 (LVDS 케이블/납작하게 cable/RF 케이블/철사 마구) 뿐 아니라 GPS/WIFI/ISM/GSM/3G/4G 안테나 및 RF 연결관의 많은 유형에 관하여 다만 건축할 수 있습니다.

우리의 이점:
1. 품질 관리: 제품의 대부분에는 UL 세륨 ROHS의 증명서가 있습니다. ISO9001: 2008년.

2. 낮은 MOQ: 5pcs/10pcs/20pcs/50pcs는 다른 품목에, 달려 있습니다.

3. 좋은 판매 후 서비스: 우리는 단기간 기술지원 또는 반환 서비스를 제안할 수 있었습니다.

4. 1 년 보장.

FAQ

1. 맞은 케이블을 선택하는 방법?

디자이너는 단 하나 끝나는 차별 (공정한) 신호 잡음 여유, 융통성, 비용 신호 비율과 같은 결정 시스템 매개변수를, multidrop 또는 다지점 구성 자유 코스 경마의 연 평가해야, 합니다.

2. 충격은 무엇을 당신이 선정하는 물자입니까?

특정한 장비, 기계 구조 및 환경

3. 왜 보호하는 케이블 필요?

신호에 영향을 미치기에서 전기 소음을 감소시키고, 전자기를 감소시키기 위하여

방해하 일지모른는 방사선

다른 장치.

4. 어떤 종류의 케이블 필요에 건의합니까?

긴 전송선을 위해, 땋거나 봉사된 방패는 신호 회선과 환경 사이 좋은 고립을 지키기 위하여 추천됩니다.
